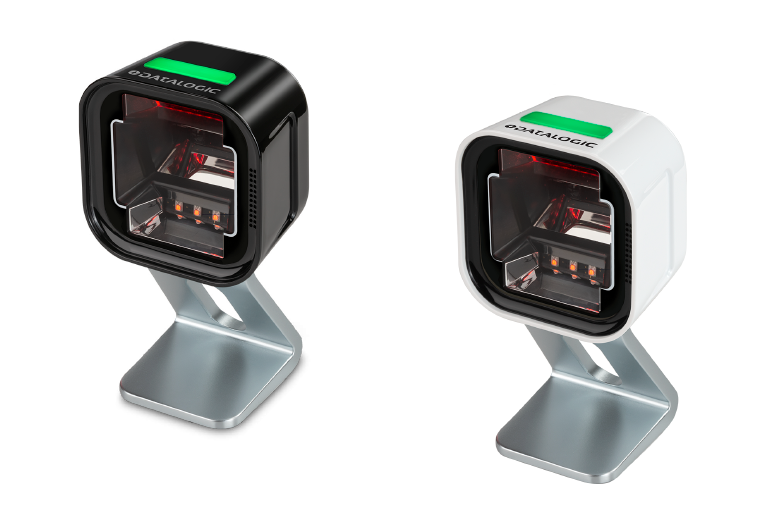

Este artículo explica cómo configurar el escáner Magellan™ 1500i, un lector de códigos de barras 1D y 2D diseñado para escanear códigos de barras tanto en papel como en pantallas digitales. Es especialmente adecuado para entornos de caja registradora en comercios minoristas pequeños. Aprenderás a conectar el dispositivo a tu sistema, configurarlo en modo USB-COM, desactivar el modo manual y activar el pitido de lectura correcta.
Temas que se tratan:
- Información general
- Configuración para tipos de conexión
- Conectar y verificar la conexión del dispositivo
- Configurar la interfaz USB-COM
- Desactivar el modo manual
- Activar el pitido de lectura correcta
Cinta rápida
- Conecta el escáner Magellan 1500i.
- Verifica la conexión en el Administrador de dispositivos de Windows, en Puertos (COM y LPT).
- Si aparece → La configuración está completa.
- Si no aparece → Comprueba el controlador del adaptador o configura el modo USB-COM.
- Configura el modo USB-COM escaneando los códigos de barras necesarios.
- Desactiva el modo manual (si es necesario).
- Activa el pitido de lectura correcta (si no se escucha sonido).
Información general
- Estándar IP52 - uso en interiores
- Zumbador - retroalimentación acústica
- LED de señal - retroalimentación óptica
Conector
- USB - DLS controlador USB-COM (descárgalo desde el sitio web de Datalogic)
- COM - Magellan 1500i + Eminent EM1016 R2 Adaptador COM a USB (se requiere controlador)
Configuración para tipos de conexión
| Tipo de conexión | Descripción | Campos de configuración |
| USB (puerto COM virtual) | Puerto COM virtual a través de USB |
|
| Puerto COM | Cualquier tipo de puerto COM (físico y virtual) | Puerto COM |
Conectar y verificar la conexión del dispositivo
- Conecta el Magellan 1500i a tu PC mediante USB.

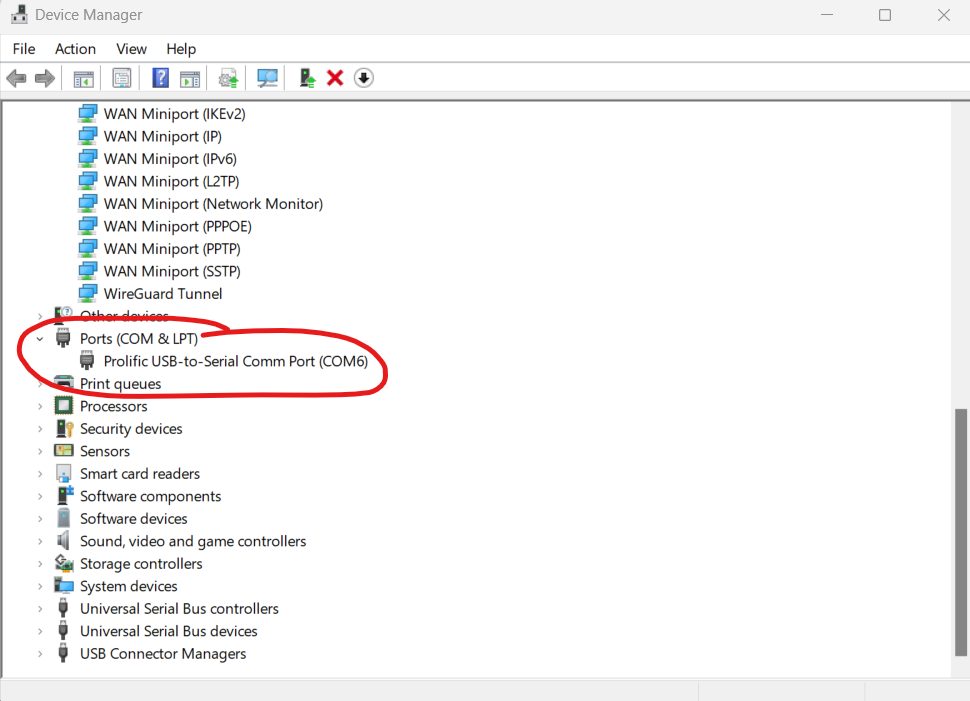

- Abre el Administrador de dispositivos de Windows y busca en Puertos (COM y LPT).
Si el escáner aparece, la configuración está completa. Prueba su funcionamiento escaneando un código de barras.
Si el escáner no aparece
- Si usas un adaptador COM a USB, verifica que su controlador esté instalado.
- Configura el escáner en modo USB-COM (consulta el siguiente paso).
Importante: Al escanear los códigos de barras de configuración, cubre cualquier otro código de barras visible para evitar una mala configuración.
Configurar la interfaz USB-COM
Iniciar el proceso
Escanea el código de barras INICIO / FIN:
Configurar el tipo de interfaz
Escanea el siguiente código de barras para establecer el modo USB-COM:
Finalizar el proceso
Escanea de nuevo el código de barras INICIO / FIN:
Desactivar el modo manual
El modo manual requiere presionar un botón para escanear. Si quieres que el escáner escanee automáticamente al presentar un código de barras, sigue estos pasos:
Iniciar el proceso
Escanea el código de barras INICIO / FIN:
Desactivar el modo manual
Escanea el código de barras siguiente para desactivarlo:
Finalizar el proceso
Escanea de nuevo el código de barras INICIO / FIN:
Activar el pitido de lectura correcta
Si el escáner no emite un pitido al escanear un código de barras, sigue estos pasos para activar el pitido de lectura correcta.
Iniciar el proceso
Escanea el código de barras INICIO / FIN:
Activar el pitido de lectura correcta
Escanea este código de barras para activar el pitido:
Finalizar el proceso
Escanea de nuevo el código de barras INICIO / FIN:
Verificación final
El escáner Magellan 1500i ya está completamente configurado. Prueba a escanear un código de barras para verificar su funcionamiento. Si persisten los problemas, repite los pasos de configuración y asegúrate de haber escaneado los códigos correctos.
Para obtener información más detallada, consulta el Manual adjunto.
